金屬無泄漏磁力泵

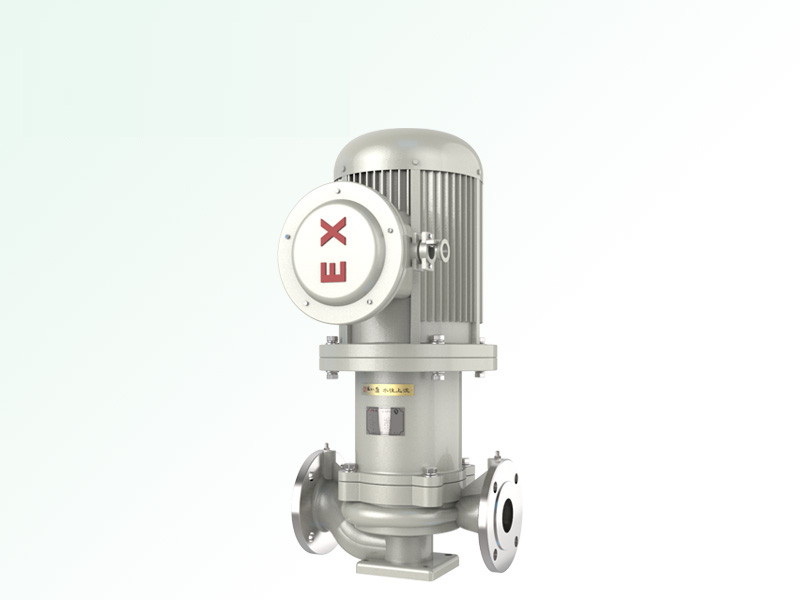

TCL不銹鋼磁力管道泵

文字：[大][中][小] 2025-09-17 瀏覽次數：303

業務咨詢

型號意義	TCL50-160
T	企業代號
C	磁力驅動型
L	立式
50	進口口徑50mm
160	葉輪名義直徑160mm
名稱：	TCL無泄漏磁力管道泵/管道泵/磁力泵管道泵
輸送介質：	中性或有腐蝕性液體
適用行業：	制堿，氯堿，純堿，石油，化工，冶煉，廢水，環保，海化淡化
產品特點：	底腳支撐
結構形式：	ISO2858標準、臥式、泵與電機聯軸器連接
口徑：	25～200mm
流量：	2-600m3/h
揚程：	12-125m
轉速：	1450/2900r/min
工作溫度：	-20～+250℃
壓力等級：	1.6-6.4Mpa
功率：	1.1-220kw
材料：	304、304L、316、316L、2205、HC276

一、產品簡介：

產品概述：
無泄漏磁力管道泵（簡稱：磁力管道泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，****解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵，性能達到國際標準、可替代價格昂貴進口的化工泵。
產品優點：
1.TCL無泄漏磁力管道泵是根據TC系列產品自行研發設計的一種新型磁力管道泵，它既具有管道離心泵的特點、又具有磁力泵的優點，是****一代的無泄漏管道離心泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷，具有良好的磁性，耐高溫，不退磁；它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，在常規冷卻的條件下，限定其最高使用溫度為260℃，可以********不免退磁，使得磁材料的理論使用壽命高達20年；
4.軸套、滑動軸承采用高耐磨的碳化硅、石墨、四氟等材料，并設置了潤滑槽，有效地保證泵的使用壽命；
5.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮氣密封，安全、經濟和高效，****解決了介質泄漏。
6.無需獨立潤滑和冷卻水，降低了能耗。
7.直聯后拉式設計，無需拆卸管道，維修方便。
8.立式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
9.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6-6.4Mpa、流量:2-600m3/h、揚程：12-125m、功率：1.1-220kw
適用溫度：-30～120℃，采用新型材料耐溫可達-50～450℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆粒或有結晶的介質。

三、結構圖：

三、性能曲線圖：

四、性能參數表：

型號	轉速 r/min	流量 m3/h	揚程 m	效率％	汽蝕余量 m	進口X出口 mm	電機功率 kw	整機質量 kg

TCL25-125	2900	1.5	22	18	2.5	25×20	1.1	27
		2	20	20	2.5
		3.2	18.5	24	3
TCL25-160	2900	1.5	34.3	19	2.5	25×20	1.5	36
		2	32	22	2.5
		3.2	29.6	25	3
TCL25-200	2900	1.5	52.5	18	2.5	25×20	3	51
		2	50	20	2.5
		3.2	48	22	3
TCL25-250	2900	1.5	82	12	2.5	25×20	7.5	63
		2	80	18	2.5
		3.2	78.5	26	3
TCL32-125	2900	2	22	20.5	2.5	32×20	1.5	30
		3.2	20	20	2.5
		5.5	18.5	18	3
TCL32-160	2900	2	34.3	20.5	2.5	32×20	2.2	35
		3.2	32	20	2.5
		5.5	29.6	18	3
TCL32-200	2900	2	52.5	32	2.5	32×20	4	61
		3.2	50	36	2.5
		5.5	48	34	3
TCL32-250	2900	2	82	26	2.5	32×20	7.5	75
		3.2	80	30	2.5
		5.5	78.5	28	3
TCL40-125	2900	4.4	22	16	2.5	40×25	1.5	35
		6.3	20	20	2.5
		8.3	18.5	23	3
TCL40-160	2900	4.4	34.3	30	2.5	40×25	3	40
		6.3	32	31	2.5
		8.3	29.6	32	3
TCL40-200	2900	4.4	52.5	26	2.5	40×25	5.5	66
		6.3	50	33	2.5
		8.3	48	32	3
TCL40-250	2900	4.4	82	24	2.5	40×25	11	95
		6.3	80	28	2.5
		8.3	78.5	28	3
TCL50-125	2900	7.5	22	43	2	50×32	2.2	44
		12.5	20	51	2
		15	18.5	49	2.5
TCL50-160	2900	7.5	34.3	35	2	50×32	3	61
		12.5	32	47	2
		15	29.6	47	2.5
TCL50-200	2900	7.5	52.5	28	2	50×32	7.5	113
		12.5	50	40	2
		15	48	48	2.5
TCL50-250	2900	7.5	82	23	2	50×32	11	180
		12.5	80	33	2
		15	78.5	36.5	2.5
TCL65-125	2900	15	21.8	46	2	65×50	3	80
		25	20	56	2
		30	18.5	65	2.5
TCL65-160	2900	15	35	46	2	65×50	5.5	97
		25	32	56	2
		30	30	65	2.5
TCL65-200	2900	15	53	34	2	65×40	11	120
		25	50	46	2
		30	47	50	2.5
TCL65-250	2900	15	82	33	2	65×40	18.5	203
		25	80	48	2
		30	78	50	2.5
TCL65-315	2900	15	127	28	2.5	65×40	30	345
		25	125	39	2.5
		30	123	42.5	3
TCL80-125	2900	30	22.5	52	3	80×65	5.5	125
		50	20	65	3
		60	18	70	3.5
TCL80-160	2900	30	36	60	2.5	80×65	11	137
		50	32	64	2.5
		60	29	53	3
TCL80-200	2900	30	53	53	2.5	80×50	15	207
		50	50	63	2.5
		60	47	55	3
TCL80-250	2900	30	84	48	2.5	80×50	30	275
		50	80	56	2.5
		60	75	50	3
TCL80-315	2900	30	128	39	2.5	80×50	37	390
		50	125	51	2.5
		60	123	52.5	3
TCL100-125	2900	60	24	64	4	100×80	11	193
		100	20	65	4.5
		120	16.5	63	5
TCL100-160	2900	60	36	60	3.5	100×80	15	214
		100	32	70	4
		120	28	65	5
TCL100-200	2900	60	54	63	3	100×65	22	246
		100	50	68	3.6
		120	47	56	4.8
TCL100-250	2900	60	87	60	3.5	100×65	37	372
		100	80	68	3.8
		120	74.5	67	4.8
TCL100-315	2900	60	133	63	3	100×65	75	685
		100	125	65	3.6
		120	118	62	4.2
TCL125-200	2900	120	57.5	63	4.5	125×100	45	378
		200	50	75	4.5
		240	44.5	74	5
TCL125-250	2900	120	87	57	3.8	125×100	75	447
		200	80	68	4.2
		240	72	67	5
