一、產品簡介：

產品概述：

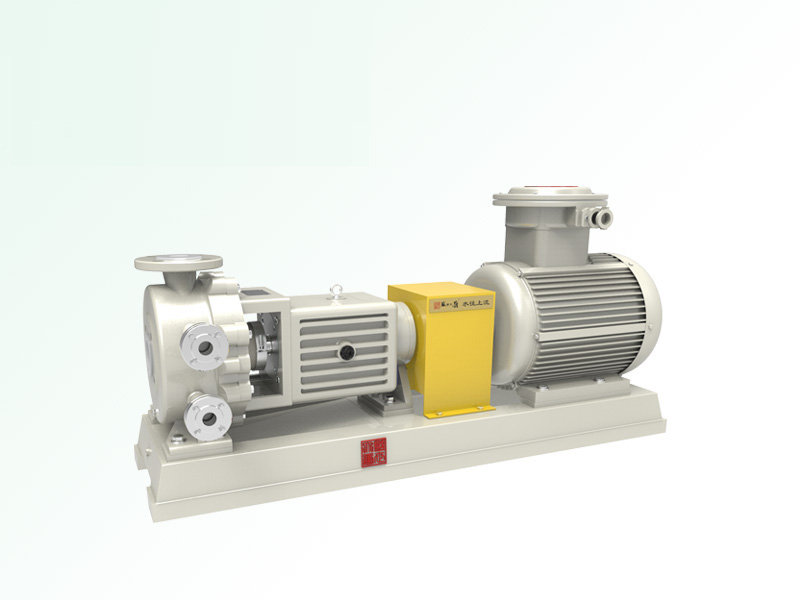

THB(G)F襯氟保(高)溫離心泵[簡稱：保(高)溫離心泵]是按照國家標準設計的新技術產品并結合TIF泵的工藝設計制造。泵體和泵蓋設計了雙層保溫(冷卻)裝置，可使用蒸氣(水、液氮)對泵體內介質進行保溫(降溫)，保證了介質在輸送過程中不會冷凝、結晶、汽化，該泵具有耐高溫、保溫、高效節能的新型工業用泵，性能達到國際標準、可替代價格昂貴進口的襯氟泵。
產品優點：
1. THB(G)F襯氟保（高）溫離心泵是皖氟龍根據IS02858／GB5662／DIN24256國際標準自行設計研發的保溫的新型工業用泵，技術指標達到國內外同類產品先進水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
2.1. 襯氟保溫泵泵體設計了雙層保溫裝置，可使用蒸氣等對泵體內介質保溫，保證了介質在輸送過程中不會冷凝，結晶，汽化；
2.2. 襯氟高溫泵泵體設計了雙層冷卻裝置，可使用水、氮氣等對泵體內介質冷卻，確保進入泵內的介質保持在適當?shù)臏囟?/span>
3.氟塑料（PTFE、FEP、PFA）是當今世界******耐腐蝕材料（俗稱：塑料王），可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.軸封選用先進的外裝式波紋管機械密封，不用拆卸即可調整機封，對磨的密封面可選配：碳化硅、無壓燒結碳化硅、陶瓷、四氟、硬質合金等材料，以達到輸送各種介質的要求，保證了機封的使用壽命。
5.無需獨立潤滑和冷卻水，降低了能耗。
6.臥式安裝，結構緊湊、國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于高溫、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-1400m3/h、揚程：20-125m、功率：0.55-400kw
適用溫度：水冷：-30～180℃；
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆粒或有結晶的介質。

二、結構圖：

三、性能曲線圖：

四、性能參數表：
